物流分拣中心升级案例 | 中科易联HT3S-PNS-COP网关实现汇川CANopen伺服与西门子Profinet的无缝对接





一、项目背景

客户名称：某头部电商企业华东区域智能物流分拣中心

应用场景：环形交叉带分拣系统自动化控制系统升级

产线规模：1套环形交叉带分拣主机（120台分拣小车）+ 6台自动供包台 + 48个下件格口

该分拣中心日均处理包裹量超80万件，原控制系统采用汇川SV660C系列CANopen总线伺服驱动器驱动供包台皮带及交叉带小车电辊筒，通过CANopen总线实现多轴协同控制。随着企业数字化升级战略推进，物流中心决定新建一套基于西门子S7-1500 PLC的Profinet过程控制系统，作为分拣中心的WCS（仓库控制系统）数据枢纽，实现全设备状态监控、能效分析及预测性维护。

核心矛盾：现场120台汇川CANopen伺服驱动器（含供包台伺服、交叉带小车伺服电辊筒）与新建西门子S7-1500 Profinet主站之间协议完全不兼容。若全部更换为Profinet接口伺服，投资超300万元且需停产改造15天以上，严重影响"双11"等旺季运营。





二、技术挑战



三、解决方案：HT3S-PNS-COP协议转换网关

选用设备：北京中科易联 HT3S-PNS-COP 工业通讯网关



3.1 网关核心能力

·       双协议栈集成：一侧作为Profinet IO从站接入西门子S7-1500 PLC的Profinet网络；另一侧作为CANopen主站接入汇川SV660C伺服的CANopen从站网络

·       标准CANopen支持：符合CANopen CiA 401标准，支持CAN2.0A接口，波特率5K~1M可选，支持PDO、SDO、NMT、SYNC及心跳报文

·       大容量数据交互：Profinet侧输入≤1000字节、输出≤1000字节，满足120台伺服的状态、位置、电流、报警等大数据量交互需求

·       存储器共享架构：技术原理为存储器共享型，不需要主站PLC编程，只需在博图中对网关CANopen报文配置即可实现自动发送

·       工业级可靠性：工作温度-40℃～+75℃，24V DC供电，35mm导轨安装，IP20防护，适应物流分拣中心连续运行环境

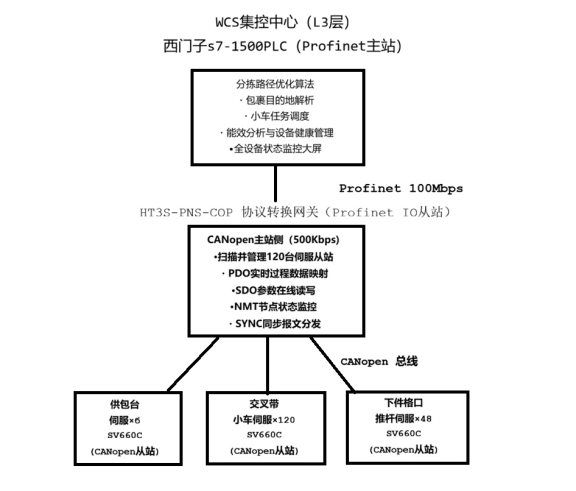

3.2 系统架构设计



四、实施部署过程

4.1 硬件部署

1.       网关安装：将HT3S-PNS-COP网关安装于分拣主机控制柜DIN导轨上，24V DC工业电源供电并可靠接地（PE）

2.       Profinet侧接线：网关2个RJ45以太网端口通过工业屏蔽网线接入西门子S7-1500 PLC的Profinet交换机，支持MDI/MDIX自检测，可组成链式网络

3.       CANopen侧接线：网关CANopen端口通过屏蔽双绞线接入汇川SV660C伺服的CAN总线，总线两端配置120Ω终端电阻，波特率统一设置为500Kbps

4.2 软件配置

步骤1：Profinet侧配置（西门子TIA Portal）

·       导入HT3S-PNS-COP的GSDML文件至TIA Portal硬件目录

·       将网关添加为Profinet IO从站设备，配置IP地址及设备名称

·       定义数据交换区：输入区（网关→PLC）1000字节，输出区（PLC→网关）1000字节，分别映射所有伺服的实时过程数据和控制指令

步骤2：CANopen侧配置（网关配置软件）

·       导入汇川SV660C伺服的EDS文件至网关配置软件

·       配置CANopen网络参数：波特率500Kbps，节点地址1~174（供包台1-6、交叉带小车7-126、格口推杆127-174）

·       配置PDO映射（按CiA 402标准）

步骤3：数据映射与调试

·       将CANopen侧各伺服的PDO数据按地址映射到Profinet侧的对应IO地址

·       配置SYNC同步周期为4ms，确保120台小车伺服的同步性

·       在TIA Portal中编写伺服状态解析程序，将原始数据转换为工程单位值

4.3 联调测试



五、应用效果

5.1 数据透明化与系统集成

通过HT3S-PNS-COP网关，成功将汇川CANopen伺服网络无缝接入西门子Profinet网络，实现了：

·       全设备数据上云：174台汇川SV660C伺服全部接入WCS系统，实时上传运行状态、位置、速度、电流、温度、报警信息

·       关键参数实时监控：供包台各段皮带速度及位置同步状态、120台交叉带小车电辊筒转速/电流/温度、48个格口推杆位置及动作次数、各伺服驱动器累计运行时长及健康度评分

·       双向控制打通：西门子S7-1500可通过网关向汇川伺服下发速度设定、位置设定、控制模式切换、参数在线修改等指令，实现WCS层的智能调度



5.2 经济效益显著



5.3 智能化升级价值

·       供包精准同步：基于完整实时数据，WCS系统实现了供包台速度与环线小车速度的精准匹配，供包成功率从96%提升至99.5%

·       预测性维护：通过网关采集的伺服电流波形、电机温度趋势、累计运行时长等数据，建立了设备健康度模型，提前7天预警了3台小车电辊筒轴承磨损故障，避免了旺季停机损失

·       能效优化：基于各伺服实时电流数据，WCS系统优化了环线运行速度曲线，整体能耗降低12%，年节约电费约45万元

·       数字孪生基础：全量实时数据为分拣中心数字孪生模型的构建提供了数据基础，实现了虚拟调试和产能仿真



六、技术亮点总结

1. 零改造利旧：无需更换任何原有汇川CANopen伺服，无需修改伺服参数，仅需并联接入网关即可完成系统升级，最大化保护了用户既有投资

2. 毫秒级实时转换：网关强大的处理器保证了数据的高速处理和转发，2.8ms的平均延迟完全满足交叉带分拣系统毫秒级同步启停的严苛要求

3. 大容量多从站管理：单台网关即可管理多达15台CANopen从站，本项目采用12台网关分区管理174台伺服，满足大型分拣中心多设备、大数据量的集中接入需求

4. 即插即用配置：存储器共享架构，无需PLC底层编程，通过GSDML文件和EDS文件即可在TIA Portal中完成配置，工程师半天即可完成单台网关调试

5. 工业级可靠性：-40℃~+75℃宽温设计、1.5KV光电隔离、EMC四级防护，确保网关在物流分拣中心复杂电磁环境下长期稳定运行



七、结语

本案例展示了在某大型电商智能物流分拣中心升级改造项目中，北京中科易联HT3S-PNS-COP网关成功解决了汇川SV660C系列CANopen伺服与西门子S7-1500 PLC（Profinet网络）之间的协议互通难题。该方案以极低的成本、极短的工期、极高的可靠性，实现了国产伺服系统与西门子控制系统的无缝对接，为物流行业"利旧升级、渐进改造"的智能化转型路径提供了典型示范。



相关设备清单

·       伺服驱动器：汇川 SV660C系列 CANopen总线伺服驱动器×174台（供包台6台+交叉带小车120台+格口推杆48台）

·       协议网关：北京中科易联 HT3S-PNS-COP CANopen/Profinet协议转换网关×12台

·       主控PLC：西门子 S7-1500 系列（Profinet主站）

·       监控系统：WinCC + WCS仓库控制系统（L2层）
